    平面铸铁闸门@铸铁闸门是如何分类的

    来源:衡水市舜禹水利机械有限公司 网址: http://www.hbshunyu.com/ 发布时间:2020-10-10

    平面铸铁闸门@铸铁闸门是如何分类的

    弧形闸门是指具有弧形外表的圆柱部分的闸门,它由旋转的门体,埋设构件及启闭设备组成。支臂的支承铰位于圆心,启闭时闸门绕支承铰转动,启闭力较小,水力学条件好。广泛用于各种类型的水道上作为作业闸门运行。


    按门顶以上水位的深度分为露顶式和潜孔式,水位不超过门顶称露顶式弧形闸门,水位高于门顶称潜孔式弧形闸门。按支承铰轴的形式分为圆柱铰、圆锥铰、球形铰和双圆柱铰式弧形闸门,弧形闸门设备过程中需要进行丈量控制的部件包含:支承大梁、固定支铰、底坎、侧轨、门楣、启闭机机架。
    1、弧形闸门设备次序根据其止水设备的不同分为以下两种。
    (1)运用门叶侧面橡皮进行止水。设备次序一般为:埋件设备,固定支铰及启闭机机架设备,门体设备,启闭机设备,启闭机联门运行。
    (2)运用侧轨上冲压水封进行止水。设备次序一般为:支承大梁的设备,固定支铰及启闭机机架设备,门体设备,启闭机设备,启闭机联门运行,埋件设备。
    2、设备丈量前需挑选精度和功能满足要求的全站仪和水准仪,并对全站仪的对中器、水准气泡、视准轴误差C、目标差等以及水准仪的目标差进行检测和校正,确认配套运用的测具,包含:经过检定的钢带尺、微型棱镜、钢板尺、弹簧秤等。比较全站仪测与钢带尺量距差,并对棱镜常数进行改正,校核土建结构图提供的坐标、高程、角度等数据与金属结构图提供的尺度数据是否一致。一致丈量放样和检验时需运用的起算参数,首要包含:支承大梁的路程、倾角和高程,弧门作业半径,侧轨的偏距和作业半径,以及支铰中心、底坎、门楣和启闭机机架的路程和高程等。

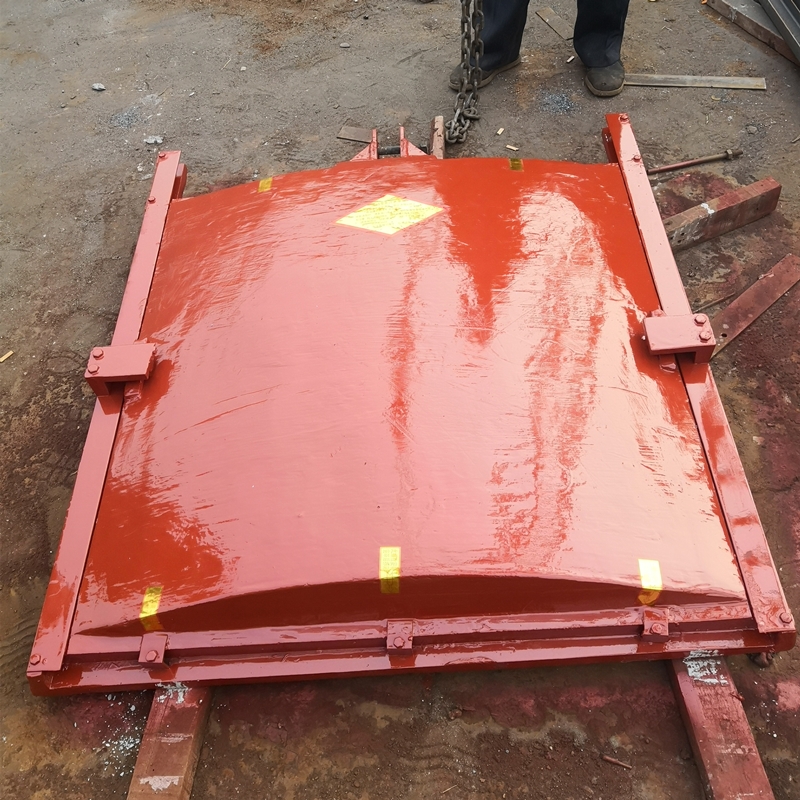

    二、镶铜铸铁闸门首要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用,它选用共同的外弧形设计,结构合理、受力均匀,选用优质灰门铸铁或球墨铸铁、不锈钢制作,止水密封面镶铜条或橡胶。并经精细加工后配研,到达平面接触密封,密封功能好,当密封止水功能下降时,可经过楔块设备的调整加以解决。
    1、镶铜铸铁闸门结构特点:
    (1)镶铜铸铁方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母、吊耳和可调整密封机构等部件组成。其间门框和闸板均由优质灰门铸铁或球墨铸铁制成,导轨左右对称安置且用不锈钢螺栓定位销与门框二侧端部衔接,导轨长度一般为闸门全敞开高度的1/2~1/3,因此整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压才能大。
    (2)经过楔块设备的楔紧到达密封,密封材料为铜合金或橡胶,并经精细加工后配研。平面铸铁闸门
